6-осевой робот ER20-2300-HI: максимальная дальность для сложных производственных задач
ER20-2300-HI

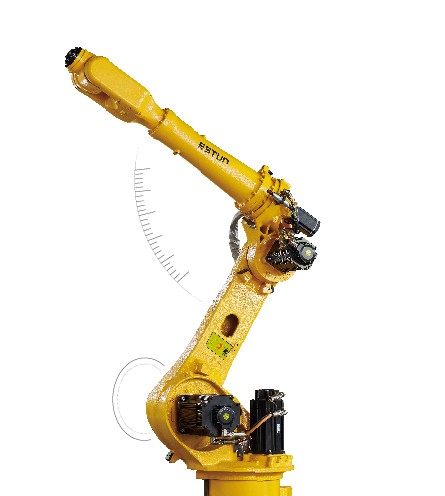

Промышленный робот ER20-2300-HI от ESTUN представляет собой инновационную разработку, объединяющую значительный рабочий радиус 2300 мм с повышенной грузоподъемностью до 20 кг. Эта модель создана для автоматизации крупномасштабных технологических операций, где необходимо манипулировать объектами на большом расстоянии без потери мощности и точности. Оптимальное решение для модернизации протяженных производственных линий и работы с крупногабаритным оборудованием.
| 6 осей | Степень подвижности |
| 2300 мм | Длина руки |
| 20 кг | Максимальная нагрузка |
| ±0.03 мм | Точность повторного позиционирования |
| 530 кг | Вес робота |
| к поверхности пола | Способ крепления |
| -180°~180° | Угол поворота 1-й оси |
| 172°/с | Скорость вращения 1-й оси |
| -90°~135° | Угол поворота 2-й оси |
| 89°/с | Скорость вращения 2-й оси |
| -185°~80° | Угол поворота 3-й оси |
| 186°/с | Скорость вращения 3-й оси |
| -170°~170° | Угол поворота 4-й оси |
| 255°/с | Скорость вращения 4-й оси |
| -135°~135° | Угол поворота 5-й оси |
| 335°/с | Скорость вращения 5-й оси |
| -360°~360° | Угол поворота 6-й оси |
| 405°/с | Скорость вращения 6-й оси |
| IP54 | Степень защиты |
Технические характеристики:
- Кинематическая схема: 6 осей — полная пространственная свобода движений
- Грузоподъемность: до 20 кг — работа с тяжелым инструментом и массивными заготовками
- Рабочий радиус: 2300 мм — максимальная зона действия в категории роботов средней грузоподъемности
- Класс защиты: IP54 — устойчивость к производственной пыли и водяным брызгам
- Конструктивные особенности: Усиленная механика, компактная базовая конфигурация
- Система управления: Совместимость с современными промышленными контроллерами
Эксплуатационные преимущества:
1. Уникальная зона охвата при сохранении мощности
Радиус действия 2.3 метра позволяет одному роботу обслуживать широкие производственные площади, крупные прессовые и обрабатывающие комплексы, что делает его экономически эффективной альтернативой использованию нескольких манипуляторов.
2. Усиленная конструкция для интенсивной эксплуатации
Грузоподъемность 20 кг обеспечивает работу с тяжелыми сварочными аппаратами, специализированными захватами и габаритными деталями, что особенно востребовано в металлообработке и тяжелом машиностроении.
3. Адаптация к сложным производственным условиям
Степень защиты IP54 гарантирует надежную работу в цехах с высоким пылеобразованием, повышенной влажностью и при наличии технологических брызг, минимизируя риски коррозии и электронных сбоев.
4. Быстрая интеграция в производственные системы
Универсальные интерфейсы связи и модульная архитектура позволяют осуществлять интеграцию робота в действующие технологические процессы с минимальными изменениями инфраструктуры.
Области применения в промышленности Беларуси:
- Автомобилестроение: сварка кузовных элементов, установка крупных агрегатов, транспортировка деталей между производственными зонами
- Металлообрабатывающая промышленность: обслуживание гибочных прессов, лазерных комплексов, координатно-пробивных станков
- Производство строительных материалов: укладка плит, перемещение панелей, сортировка продукции
- Энергетическое машиностроение: сборка крупных узлов, нанесение покрытий, контроль габаритных изделий
- Логистические комплексы: формирование паллет с тяжелыми грузами, загрузка контейнеров
Типовые технологические операции:
- Пространственная сварка и резка крупногабаритных конструкций
- Трансфер деталей между удаленными технологическими позициями
- Загрузка/разгрузка промышленных печей и термообрабатывающего оборудования
- Механизированная сборка крупных агрегатов и модулей
- Паллетирование тяжелой продукции (металлопрокат, строительные блоки)
Экономический эффект от внедрения:
Автоматизация с использованием ER20-2300-HI позволяет сократить количество ручных операций на протяженных производственных участках, повысить скорость переналадки между разными типоразмерами продукции и улучшить использование производственных площадей за счет обслуживания одной единицей оборудования нескольких рабочих зон.
Срок окупаемости при замене ручного труда или устаревшего оборудования обычно составляет 18-30 месяцев в зависимости от интенсивности эксплуатации.
Комплексное решение для белорусских предприятий:
Мы обеспечиваем полный цикл внедрения: от проектирования роботизированной ячейки и поставки оборудования до пусконаладки, обучения персонала и гарантийного обслуживания на территории Республики Беларусь.
